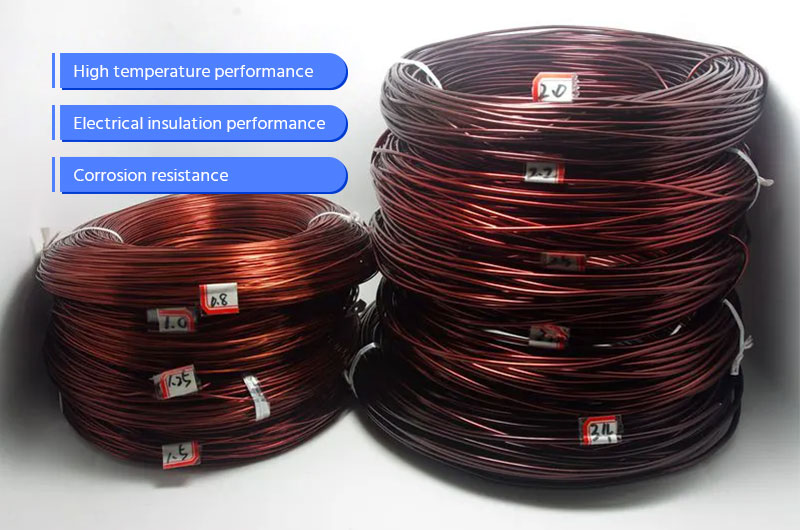

Полиэстер класса 200 с покрытием из полиамидно-имидной эмалированной круглой алюминиевой проволоки обладает характеристиками высокой температуры, электроизоляционными характеристиками, коррозионной стойкостью, механической прочностью и легким весом и подходит для электрооборудования, а также проводов и кабелей, требующих высокоэффективной изоляции. и хорошая долговечность.
Почему стоит выбрать полиэстер класса Chalco 200, покрытый круглой алюминиевой проволокой с полиамидоимидной эмалью?
Стандарт производства
ГБТ 23312.7-2009, МЭК 60317-25-2020
Сертификация
Продукция Chalco производится на нашем современном заводе с соблюдением строгих систем контроля качества и охраны окружающей среды, сертифицированных по стандарту ISO.
производственная способность
Производство и управление соответствуют международной системе качества электроэнергии, обеспечивая наилучшее качество, длительный срок службы, высокую механическую прочность, высокую электропроводность и устойчивость к высоким температурам.
Справочник клиентов Power
СИМЕНС, АББ, ТОШИБА, ЛЕГРАН, ИТОН, ХИТАЧИ
состояниеистики круглой алюминиевой проволоки из полиэстера класса 200 с покрытием из полиамидоимидной эмали.
| Сплав | состояние | состояниеистики | |
| Утолщается | Внутренний идентификатор | ||
| А6 ГОСТ 11069-2001(1060), А7 ГОСТ 11069-2001(1070) | О | 0, 25-1, 6 | 150, 200, 300 |
| 0, 25-5, 0 | 150, 200, 300 | ||
| Допуск по толщине | +0, 02 мм/0 мм | ||
Устойчивость к царапинам из полиэстера класса 200, покрытого круглой алюминиевой проволокой с полиамидоимидной эмалью.
| Номинальный диаметр проводника, мм | 1 класс | 2класс | ||
| Минимальная средняя сила царапины, Н | Минимальная царапающая сила в каждом испытании, Н | Минимальная средняя сила царапины, Н | Минимальная царапающая сила в каждом испытании, Н | |
| 0, 4 | 1, 95 | 1, 65 | 3.15 | 2, 65 |
| 0, 45 | 2.1 | 1, 75 | 3.4 | 2, 85 |
| 0, 5 | 2.25 | 1, 9 | 3.6 | 3.05 |
| 0, 56 | 2.4 | 2.05 | 3, 85 | 3.25 |
| 0, 63 | 2, 55 | 2.2 | 4.15 | 3, 5 |
| 0, 71 | 2, 75 | 2.35 | 4.45 | 3, 75 |
| 0, 8 | 2, 95 | 2, 5 | 4, 75 | 4.05 |
| 0, 9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3, 7 | 3.1 | 5, 8 | 4, 9 |
| 1, 25 | 3, 95 | 3.35 | 6.25 | 5.25 |
| 1, 4 | 4.25 | 3.6 | 6, 65 | 5.45 |
| 1, 6 | 4.6 | 3, 9 | 7.15 | 5, 85 |
| 1, 8 | 5.00 | 4.20 | 7, 7 | 6, 5 |
| 2 | 5.30 | 4.50 | 8.2 | 6, 95 |
| 2.24 | 5, 70 | 4, 80 | 8, 75 | 7.4 |
| 2, 5 | 6.10 | 5.15 | 9.3 | 7, 9 |
| Примечание. В качестве промежуточного номинального диаметра проводника следует принять значение следующего большего номинального диаметра проводника. | ||||
Удлинение из полиэстера класса 200, покрытого круглой алюминиевой проволокой, покрытой эмалью из полиамида-имида.
| Номинальный диаметр проводника мм | Минимальное удлинение | Минимальная прочность на разрыв | |
| Над | Вплоть до и включительно | % | Н⋅мм–2 |
| – | 0, 400 | 10 | 90 |
| 0, 400 | 1 000 | 12 | 90 |
| 1 000 | 2 000 | 15 | 80 |
| 2 000 | 5 000 | 15 | 70 |
Пробивное напряжение полиэфирного провода класса 200, покрытого алюминиевой проволокой круглого сечения, покрытой полиамидо-имидной эмалью.
| Номинальный диаметр проводника мм | Минимальное напряжение пробоя (действующее значение) В | |||
| класс 1 и класс 1Б | класс 2 и класс 2Б | |||
| Комнатная температура | Повышенная температура | Комнатная температура | Повышенная температура | |
| 0, 250 | 2100 | 2100 | 3900 | 2900 |
| 0, 280 | 2200 | 2200 | 4000 | 3000 |
| 0, 315 | 2200 | 2200 | 4100 | 3100 |
| 0, 355 | 2300 | 2300 | 4300 | 3200 |
| 0, 400 | 2300 | 2300 | 4400 | 3300 |
| 0, 450 | 2300 | 2300 | 4400 | 3300 |
| 0, 500 | 2400 | 2400 | 4600 | 3500 |
| 0, 560 | 2500 | 2500 | 4600 | 3500 |
| 0, 630 | 2600 | 2600 | 4800 | 3600 |
| 0, 710 | 2600 | 2600 | 4800 | 3600 |
| 0, 80о | 2600 | 2600 | 4900 | 3700 |
| 0, 900 | 2700 | 2700 | 5000 | 3800 |
| от 1000 до 2500 включительно | 2700 | 2700 | 5000 | 3800 |
состояниеистики круглого провода из эмалированного алюминиевого композита полиэфир/полиамидимид класса 200
- В сухих и влажных условиях отличная устойчивость к пробою напряжения;
- Отличные характеристики размягчения и термического удара;
- Отличная прочность пленки и устойчивость к царапинам;
- Антихладагент, химикат Ruipin, отличная коррозионная стойкость;
- Проволока с полиэфирным грунтовочным покрытием обладает более высокой адгезией и смягчающими свойствами;
- Эмалированный провод с полиэфиримидной грунтовкой обладает более высокой устойчивостью к перегрузке, тепловому старению и высокотемпературному вспениванию хладагента;
- Совместим с большинством пропитывающих красок.
Меры предосторожности при использовании круглого провода из эмалированного алюминия из полиэстера/полиамидимида класса 200.
Легко гидролизуется в водосодержащих уплотнительных системах (будьте осторожны при использовании для герметизации двигателей и электроприборов);
Несовместим с поливинилхлоридом, неопреном и др., хлорсодержащими полимерными соединениями, несовместим с солями, содержащими хлорид-ионы;
Эмалированный провод с алюминиевым сердечником имеет плохую электропроводность и не пригоден для электрических обмоток двигателей большой мощности, кратковременных перегрузок и длительной эксплуатации;
Рабочая температура эмалированного провода с алюминиевым сердечником, используемого в двигателе холодильного компрессора, не должна превышать 130°C;
Рабочая температура двигателя холодильного компрессора для эмалированного провода на полиэфирной основе не должна превышать 130°С.

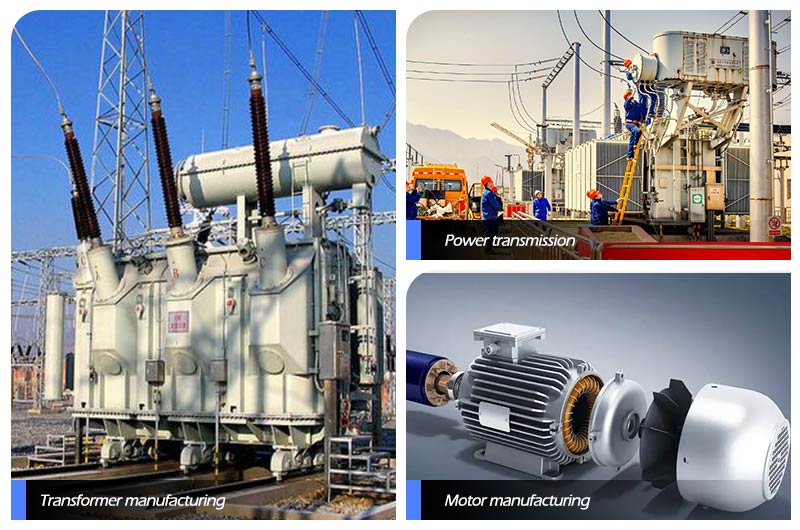

Применение круглого провода из эмалированного алюминия из полиэстера/полиамидимида класса 200.
Передача энергии: круглый алюминиевый провод, покрытый имидной композитной эмалью из полиэстера/полиамида, можно использовать в качестве линии электропередачи для передачи энергии от электростанций к различным конечным потребителям. По сравнению с традиционными медными проводами алюминиевые провода имеют более низкую стоимость и меньший вес, что позволяет снизить потери при передаче.
Производство двигателей. Этот композитный эмалированный провод также широко используется в автомобилестроении. Его можно использовать для изготовления различных типов двигателей, в том числе двигателей переменного и постоянного тока. Изоляционный слой эмалированного провода обладает хорошими изоляционными характеристиками и термостойкостью, что позволяет защитить провод в условиях высоких температур и обеспечить надежную электрическую изоляцию.
Производство трансформаторов: круглый провод из полиэстера/полиамида, покрытый имидной композитной алюминиевой эмалью, также часто используется в производстве трансформаторов. Трансформаторы являются важными компонентами энергосистемы, используемыми для изменения уровней напряжения. Эмалированные провода играют проводящую и изолирующую роль в обмотках трансформаторов, обеспечивая эффективную передачу и преобразование электрической энергии.
В основном, алюминиевый круглый провод с композитной эмалью из полиэстера/полиамида имида применяют для обмоток двигателей холодильных устройств и высокотемпературных двигателей, а также трансформаторов сухого типа; Катушка высокотемпературных электроприборов; Различные промышленные двигатели, особенно часто запускаемые и перегруженные обмотки двигателя; Обмотка двигателя электроинструмента; Запуск автомобиля и обмотка двигателя генератора. Электронные балласты и обмотки источника питания выпрямителя находят важное применение в передаче энергии и производстве двигателей. Их характеристики включают низкую стоимость, легкий вес и хорошие электрические характеристики, что делает их одним из ключевых материалов в энергетике и электротехнике.
