Круглый алюминиевый провод с полиэфирной эмалью класса 130/155

Компания Henan Chalco открыла приоритетный канал для расчетов в рублях, избавив вас от беспокойства по поводу оплаты

Быстрая цитата

Chalco придерживается высококачественного производства алюминия. Свяжитесь с нами, чтобы получить предложение.

соединять

Независимая линия по производству эмалированной проволоки Chalco имеет международные сертификаты ISO 9001, CQM и SGS. Эмалированные провода соответствуют стандартам IEC-60317, GB/T, JIS, NEMA, RoHS и прошли сертификацию UL (E234565).

Использование передовой технологии окраски пресс-форм для решения таких проблем, как эксцентриситет при окраске войлока и неравномерное сопротивление давлению. Красочная пленка имеет хорошую адгезию, проволока имеет одинаковый диаметр и хорошую устойчивость к давлению. Степень удлинения составляет до 45%, поэтому круглую проволоку можно расплющить в плоскую эмалированную алюминиевую проволоку.Добро пожаловать контакт

состояниеистики круглого алюминиевого провода с полиэфирной эмалью Chalco

Спецификация круглого алюминиевого провода Chalco 130/155 с полиэфирной эмалью

Тип продукта PEWA130/PEWA155 QZ-130/QZGB155
Диаметр Нажмите, чтобы просмотреть подробную 【таблицу размеров, толщины пленки и допусков】
Номинальный диаметр проводника Уровень 1: выше 0, 400 мм, но ниже 1, 600 мм; Уровень 2: выше 0, 400 мм и ниже 5, 000 мм.
Класс толщины лакокрасочной пленки 1 класс, 2 класс, 3 класс
состояниеистики лакокрасочной пленки Уменьшает коэффициент поверхностного трения лакокрасочной пленки, обладает высокой эластичностью и устойчивостью к царапинам, подходит для автоматизированной высокоскоростной намотки и механического встраивания. Обеспечьте самоклеящуюся краску, устойчивую к коронному разряду лакокрасочную пленку
Минимальная устойчивость лакокрасочной пленки к царапинам Эмалированный провод из полиэстера класса 1 с минимальной средней силой царапания 1, 95 Н. Эмалированный провод из полиэстера класса 2 130/150 с минимальной средней силой царапания 3, 15 Н.
Стандарт производства ЕС60317-3; ГБ/T6109, 7 ГБ/T23312, 3; МВ 24-А
Катушки PT25 PT30 PT35 PT60 PT90 PT200 PT270 деревянная катушка с максимальным весом до 150 кг на рулон. Доступны конические катушки или другие катушки с проволокой, а модели могут быть настроены в соответствии с требованиями заказчика.

эксплуатационные параметры круглого алюминиевого провода с полиэфирной эмалью класса Chalco 130/155

Параметр Круглый алюминиевый провод с полиэфирной эмалью класса 130 Круглый алюминиевый провод с полиэфирной эмалью класса 155
Уровень термостойкости Б-класс F-класс
удельное сопротивление 0, 5–1, 0 Ом·мм²/м 0, 3-0, 8 Ом·мм²/м
Тепловой удар Самая низкая температура 155 ℃ Самая низкая температура 175 ℃
Напряжение пробоя 2 - 4 кВ/мм 5 кВ
Chalco также предлагает термостойкие эмалированные провода 180/200/220/240 с напряжением пробоя до 7 кВ.
состояниеистики изоляции Защита от механических перегрузок, термостойкость, химическая стойкость и стойкость к коронному разряду, что облегчает сварку и спекание.
Удлинение 15%-48%
Минимальная прочность на растяжение 70-90 Н/мм 2

состояниеистики круглого алюминиевого провода с полиэфирной эмалью класса Chalco 130/155

  • На поверхности нет отверстий, заусенцев, растекания краски и протечек алюминия.

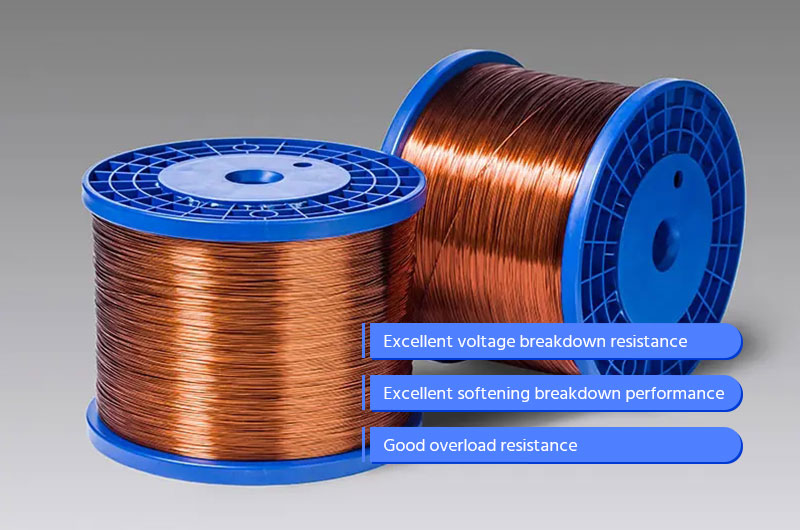

  • Хорошая стойкость к коронному разряду, отличные характеристики размягчения и разрушения, а также отличная устойчивость к перегрузкам.
  • Удлинение круглой проволоки хорошее, степень уплощения 25-45%. После выравнивания поверхность краски не трескается, а скорость заполнения канавок высокая.
  • Окраска формы, равномерная температура выпечки и толщина пленки, а также равномерное напряжение.
  • Проводка хорошо организована, имеются отверстия для резьбы, отсутствие задней линии во время использования, что повышает безопасность электрических цепей.

Алюминиевая эмалированная проволока также имеет некоторые ограничения, такие как плохая устойчивость к гидролизу (следует обратить внимание при использовании в закрытых двигателях и электроприборах); Круглые алюминиевые провода марки 130/155 с полиэфирной эмалью не подходят для использования в высокоэффективных двигателях.Быстрая цитата

Меры предосторожности при покупке круглого алюминиевого провода с полиэфирной эмалью.

Часто задаваемые вопросы по покупке эмалированной алюминиевой проволоки

Вопрос: Каков процесс производства круглой алюминиевой проволоки с эмалью Chalco?

A: Эмалированный провод изготавливается путем нанесения на проводник изоляционной краски и его запекания с образованием однородной и гладкой изоляционной пленки определенной толщины.

В том числе отжиг - охлаждение - покраска - запекание - охлаждение (повторная покраска и охлаждение запекания) - смазка поверхности - онлайн-испытание - готовая эмалированная проволока.

Вопрос: Как гарантировать качество круглого алюминиевого провода с эмалью Chalco?

О: Chalco проводит комплексные испытания качества для обеспечения качества эмалированных проводов, включая испытания на однородность диаметра проводников, испытания на гибкость и адгезию лакокрасочной пленки, испытания на отверждение лакокрасочной пленки, испытания на устойчивость к царапинам, испытания на удлинение, испытания на эластичность, испытания на термический удар, испытания на разрушение, очистка коэффициента трения, проверка свариваемости и т.д.; Он также может быть протестирован в соответствии с требованиями заказчика.

Вопрос: Область применения круглого алюминиевого провода Chalco 130/155 с полиэфирной эмалью?

A: Обмотки для обычных двигателей малого и среднего размера; Катушки трансформаторов и электроприборов; Электрические вентиляторы, микроволновые печи и двигатели для другой бытовой техники.

Вопрос: Какие самоклеящиеся эмалированные провода доступны для полиэфирной эмалированной проволоки Chalco 130/155?

Ответ: Chalco может предоставить электрифицированные самоклеящиеся эмалированные провода, термоплавкие самоклеящиеся эмалированные провода и самоклеящиеся эмалированные провода, расплавленные спиртом.

Контакт

Размеры круглой проволоки из эмалированного алюминия Chalco

Значения размеров взяты из стандарта IEC 60317-0-3: 2008.
Диаметр проводника Минимальная толщина эмали/мм Максимальная общая толщина/мм
стандарт ДВС Толерантность 1 класс 2 класс 3 класс 1 класс 2 класс 3 класс
0, 250 ±0, 004 0, 017 0, 032 0, 048 0, 281 0, 297 0, 312
0, 280 ±0, 004 0, 018 0, 033 0, 050 0, 312 0, 329 0, 345
0, 315 ±0, 004 0, 019 0, 035 0, 053 0, 349 0, 367 0, 384
0, 355 ±0, 004 0, 020 0, 038 0, 057 0, 392 0, 411 0, 428
0, 400 ±0, 005 0, 021 0, 040 0, 060 0, 139 0, 459 0, 478
0, 450 ±0, 005 0, 022 0, 042 0, 061 0, 491 0, 513 0, 533
0, 500 ±0, 005 0, 024 0, 045 0, 067 0, 544 0, 566 0, 587
0, 560 ±0, 006 0, 025 0, 047 0, 071 0, 606 0, 630 0, 653
0, 630 ±0, 006 0, 027 0, 050 0, 075 0, 679 0, 704 0, 728
0, 710 ±0, 007 0, 028 0, 053 0, 080 0, 762 0, 789 0, 814
0, 800 ±0, 008 0, 030 0, 056 0, 085 0, 855 0, 884 0, 911
0, 900 ±0, 009 0, 032 0, 060 0, 090 0, 959 0, 989 1, 018
1.000 ±0, 010 0, 034 0, 063 0, 095 1, 062 1, 094 1.124
1.120 ±0, 011 0, 034 0, 065 0, 098 1.184 1, 217 1, 248
1.250 ±0, 013 0, 035 0, 067 0, 100 1, 316 1, 349 1, 381
1.400 ±0, 014 0, 036 0, 069 0, 103 1, 468 1.502 1, 535
1.600 ±0, 016 0, 038 0, 071 0, 107 1, 670 1, 706 1.740
1.800 ±0, 018 0, 039 0, 073 0, 110 1, 872 1, 909 1, 944
2.000 ±0, 020 0, 040 0, 075 0, 113 2, 074 2.112 2.148
2.240 ±0, 022 0, 041 0, 077 0, 116 2.316 2.355 2.392
2.500 ±0, 025 0, 042 0, 079 0, 119 2, 578 2, 618 2, 656
2.800 ±0, 028 0, 043 0, 081 0, 123 2.880 2.922 2, 961
3.150 ±0, 032 0, 045 0, 084 0, 127 3.233 3, 276 3.316
3.550 ±0, 036 0, 046 0, 086 0, 130 3, 635 3, 679 3, 721
4.000 ±0, 040 0, 047 0, 089 0, 134 4.088 4.133 4.176
4.500 ±0, 045 0, 049 0, 092 0, 138 4.591 4, 637 4, 681
5.000 ±0, 050 0, 050 0, 094 0, 142 5.093 5.141 5.186
Значения размеров взяты из стандарта NEMA MW1000-1997.
AWG Диаметр проводника Одиночная сборка Тяжелое телосложение
Минимальное увеличение диаметра Максимальное увеличение диаметра Минимальное увеличение диаметра Максимальное увеличение диаметра
(мм) (дюйм) (дюйм) (дюйм) (дюйм) (дюйм)
4 5.189 0, 2043
5 4.620 0, 1819
6 4.115 0, 1620 0, 0002 0, 1665 0, 0019 0, 1671
7 3, 666 0, 1443 0, 0003 0, 1485 0, 0020 0, 1491
8 3.264 0, 1285 0, 0003 0, 1324 0, 0020 0, 1332
9 2.906 0, 1144 0, 0005 0, 1181 0, 0021 0, 1189
10 2, 588 0, 1019 0, 00'.)5 0, 1054 0, 0021 0, 1061
11 2.304 0, 0907 0, 0006 0, 0941 0, 0021 0, 0948
12 2.052 0, 0808 0, 0006 0, 0840 0, 0021 0, 0847
13 1, 829 0, 0720 0, 0007 0, 0750 0, 0021 0, 0757
14 1, 628 0, 0641 0, 0016 0, 0666 0, 0032 0, 0682
15 1.450 0, 0571 0, 0015 0, 0594 0, 0030 0, 0609
16 1.290 0, 0508 0, 0014 0, 0531 0, 0029 0, 0545
17 1.151 0, 0453 0, 0014 0, 0475 0, 0028 0, 0488
18 1, 024 0, 0403 0, 0013 0, 0424 0, 0026 0, 0437
19 0, 912 0, 0359 0, 0012 0, 0379 0, 0025 0, 0391
20 0, 813 0, 0320 0, 0012 0, 0339 0, 0023 0, 0351
21 0, 724 0, 0285 0, 0011 0, 0303 0, 0022 0, 0314
22 0, 643 0, 0253 0, 0011 0, 0270 0, 0021 0, 0281
23 0574 0, 0226 0, 0010 0, 0243 0, 0020 0, 0253
24 0511 0, 0201 0, 0010 0, 0217 0, 0019 0, 0227
25 0, 455 0, 0179 0, 0009 0, 0194 0, 0018 0, 0203
26 0, 404 0, 0159 О.0009 0, 0173 0, 0017 0, 0182
27 0, 361 0, 0142 0, 0008 0, 0156 0, 0016 0, 0164
28 0, 320 0, 0126 0, 0008 0, 0140 0, 0016 0, 0147
29 0, 287 0, 0113 0, 0007 0, 0126 0, 0015 0, 0133
30 0, 254 0, 0100 0, 0007 0, 0112 0, 0014 0, 0119
31 0, 226 0, 0089 0.C006 0, 0100 0, 0013 0, 0108
32 0, 203 0, 0080 0, 0006 0, 0091 0, 0012 0, 0098
