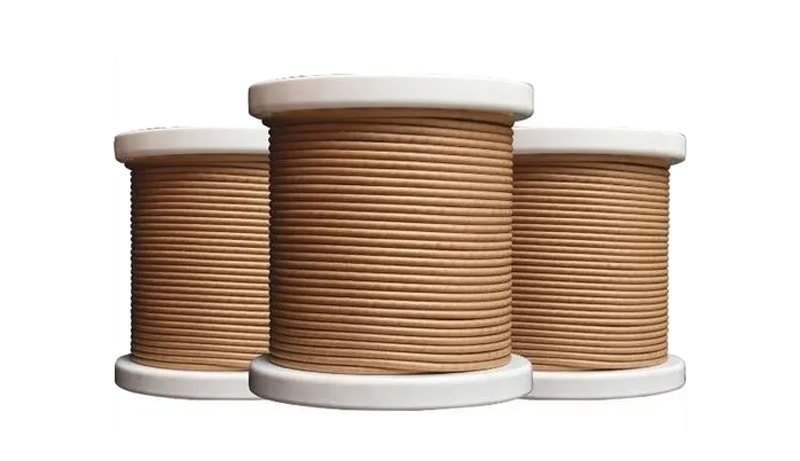

Магнитные провода с бумажным покрытием

Что такое магнитные провода, покрытые бумагой?

Магнитные провода с бумажным покрытием относятся к обмоточному проводу, изготовленному из стержня из бескислородной меди или стержня из электрического алюминия, который вытягивается и экструдируется в проводник, или к обмоточному проводу, обернутому изоляционным материалом после того, как проводник покрыт изоляционный лак.

Комбинированный провод в бумажной обертке представляет собой обмоточный провод, изготовленный из двух или нескольких неизолированных медных (алюминиевых) проводов, проволок в бумажной оболочке, эмалированных проводов или их комбинаций, расположенных в соответствии с требованиями и затем обмотанных специальными изоляционными материалами.

Магнитопроводы с бумажным покрытием и комбинированные провода с бумажной оберткой являются основными обмоточными материалами, применяемыми при производстве силовых трансформаторов, реакторов и распределительных трансформаторов.

Спецификация магнитных проводов с бумажным покрытием

Проводник в бумажном покрытии

Комбинированный провод в бумажной обертке

Эмалированный провод для эмалированной комбинации

Плоский провод: толщина проводника a составляет 1, 00–3, 50 мм, ширина проводника b — 4, 00–16, 00 мм.

Толщина лакокрасочного слоя

Ацетальная (полиэфиримидная, полиамидимидная) лакокрасочная пленка обычно имеет толщину 0, 10-0, 16 мм, толщина самоклеящейся лакокрасочной пленки обычно составляет 0, 03-0, 05 мм, а самоклеящаяся пленка различного термического класса может быть выбрана в соответствии с требованиями условий использования краски, также можно выбрать ширококрайняя односторонняя (двухсторонняя) самоклеящаяся.

Максимальное количество слоев упаковки одновременно

Бумажный пакет 24 слоя; комбинация: 4 слоя внутри и 16 слоев снаружи.

Если заказчику требуется специальная ширина, толщина, толщина изоляции и количество комбинаций проводников, они могут быть изготовлены в соответствии с требованиями заказчика.

Материал проводника

Удельное сопротивление: отожженная медная проволока не более 0, 017241 Ом•мм2/м при 20°C.

Отожженная алюминиевая проволока сопротивлением не более 0, 028000 Ом•мм2/м при 20°C.

Медная проволока предусматривает непропорциональную прочность на растяжение Рп0, 2. Производственный диапазон:

Мягкое состояние составляет менее 100 Н/мм2, полужесткое состояние - 100-300 Н/мм2, полутвердое медное отклонение Rp0, 2 можно контролировать в пределах +0-20 Н/мм2.

Изоляционные материалы

Оберточные материалы: бумага для силовых кабелей, изоляционная бумага высокой плотности, термостойкая изоляционная бумага, микроморщинистая бумага, бумага из ароматического полиамида (бумага NOMEX410) и различные самоклеящиеся бумаги, ПЭТ-пленка, финская бумага, импортная микроморщинистая изоляционная бумага. (сосновая бумага Денниса), другие специальные изоляционные материалы.

Материалы для эмалированного провода: высокопрочный ацеталь лак, полиэфиримид, полиэфиримид/полиамидимидный лак, самоклеящийся лак.

Толщина изоляции и количество слоев: Возможна упаковка любой толщины и количества слоев. Пользователь может указать марку, модель и характеристики изоляционного материала.

Стандарты производства проволоки с бумажным покрытием: IEC, NEMA, GB, JIS

Толщина изоляции и напряжение пробоя магнитных проводов Chalco, покрытых бумагой

Преимущества магнитных проводов Chalco, покрытых бумагой

Алюминиевые провода с бумажным покрытием обладают преимуществами гладкой поверхности проводника, однородного размера и прочности на разрыв, а также низкого удельного сопротивления.

Алюминиевые провода с бумажной изоляцией обладают превосходными характеристиками сопротивления напряжению и тонкой изоляцией, а термостойкость может достигать 220 ° C.

Алюминиевые проводники с бумажным покрытием обладают превосходной стойкостью к истиранию и стойкости к растворителям.

Алюминиевая проволока, обернутая бумагой, имеет превосходные электрические свойства.

Алюминиевая полоса с бумажным покрытием имеет превосходные характеристики выдерживания напряжения в масле.

Обмоточный провод с бумажным покрытием обладает превосходной термостойкостью, адгезией и гибкостью.

Увеличьте коэффициент заполнения трансформатора.

Уменьшить объем и стоимость трансформатора.

Классификация магнитных проводов с бумажным покрытием Chalco

Несколько классификаций магнитных проводов с бумажным покрытием

Упаковка изделий из магнитных проводов, покрытых бумагой

Плоская алюминиевая проволока, покрытая бумагой,

Прямоугольная алюминиевая полоса, покрытая бумагой,

Плоские (круглые) провода в бумажной обертке,

Провода комбинированные в бумажной оболочке,

Эмалированные провода в бумажной оболочке,

Провода эмалированные комбинированные в бумажной оболочке,

Провода в бумажной оболочке из специальных изоляционных материалов,

Комбинированные провода из специальных изоляционных материалов в бумажной оболочке,

Нетканые материалы из эстеровой пленки Покрытая проволока,

Проволока, покрытая имидной пленкой и бумагой,

Выводной провод высокого напряжения,

Алюминиевый провод, покрытый бумагой

Алюминиевый провод, покрытый телефонной бумагой,

Алюминиевая проволока 3M, покрытая бумагой

НОМЕКС алюминиевая проволока, покрытая бумагой,

Высоковольтный алюминиевый провод в бумажной оболочке

Внутренний виток изоляционной бумаги покрыт алюминиевым проводом

По материалу металла проводника его делят на: медь, алюминий.

В зависимости от одинарного провода в бумажной обертке его подразделяют на: неизолированный провод, обернутый бумагой, эмалированный провод, обернутый бумагой.

В зависимости от комбинированного и однопроволочного проводника его подразделяют на: комбинацию неизолированных проводов, комбинацию проводов с бумажным покрытием, комбинацию эмалированных проводов (к типам эмалированных проводов относятся ацеталь эмалированные провода, ацеталь самоклеящиеся эмалированные провода, ацеталь самоклеящиеся (одиночные) односторонняя) эмалированная проволока, полиэфиримидная эмалированная проволока, композитная эмалированная проволока из полиэстеримида/полиамидимида/полиимида).

По количеству совмещенных проводов делится на: 2 совмещенных провода, 3 совмещенных провода.

По расположению комбинированных одиночных линий его можно разделить на: радиальное комбинированное и осевое комбинированное.

По способу намотки катушки: плоская намотка и вертикальная намотка.

Распространенные типы магнитных проводов с бумажным покрытием

Проволока с бумажным покрытием Nomex (медь, алюминий)

Его изоляционная структура формируется путем покрытия поверхности проводника изоляционной бумагой Nomex. Это высококачественный продукт со стабильно высокой электрической прочностью и отличными механическими свойствами (высокая прочность, высокая устойчивость к разрыву, высокая износостойкость, высокая ударная вязкость), термической стабильностью (уровень термостойкости 220 градусов), химической совместимостью (очень высокая стойкость к кислотам и щелочам). , легко совместим с лаками, клеями, трансформаторным маслом, смазочными материалами и хладагентами, не подвержен разрушению насекомых, грибков и плесени), влагостойкость (при относительной влажности 95 % электрическая прочность составляет 90 % от этой). при полном высыхании и улучшении механических свойств), радиационной стойкости, нетоксичный и огнестойкий (нетоксичный для человека и животных, не плавящийся на воздухе, не поддерживающий горение).

Это всепогодный продукт, широко используемый в генераторах, трансформаторах, электрооборудовании, электромеханической и бытовой технике, особенно в области высокочастотных трансформаторов, открытых трансформаторов, фазосдвигающих трансформаторов и других специальных трансформаторов с очевидными преимуществами в производительности.

Проволока с арамидным бумажным покрытием (медь, алюминий)

Его изоляционная структура образуется путем наматывания на поверхность проводника арамидной изоляционной бумаги. Он может заменить проволоку с бумажным покрытием Nomex в широком диапазоне областей.

Сравнение медных проводов с бумажной оберткой и алюминиевых проводов с бумажной оберткой.

Существенная разница между медными проводниками с бумажным покрытием и алюминиевыми проводниками с бумажным покрытием заключается в том, что проволочный сердечник не используется. Из названия мы также можем видеть, что внутренняя часть медного проводника с бумажной изоляцией представляет собой медный провод.

По сравнению с алюминиевым обмоточным проводом в бумажной оболочке его удельное сопротивление выше. При тех же условиях удельное сопротивление алюминиевой проволоки с бумажным покрытием примерно в 1 раз выше, чем у медной проволоки с бумажным покрытием.

Кроме того, с точки зрения стойкости к окислению медная проволока с бумажным покрытием имеет лучшие характеристики, чем алюминиевая проволока с бумажным покрытием. Он более стабилен и не приведет к поломке из-за окисления.

Однако, поскольку алюминиевая проволока легче по весу и дешевле, общая цена алюминиевой проволоки в бумажной обертке ниже, и многие люди по-прежнему выбирают ее в случаях с низкими требованиями.

Вообще говоря, медная проволока с бумажным покрытием имеет лучшие характеристики, а алюминиевая проволока с бумажным покрытием дешевле по цене.

Применение магнитных проводов Chalco, покрытых бумагой

Наша компания производит полный ассортимент продукции, подходящей для масляных трансформаторных катушек и других аналогичных электрических обмоточных проводов, и может удовлетворить требования фазосдвигающих трансформаторов, высокочастотных трансформаторов для медицинского оборудования и оборудования для защиты окружающей среды, солнечных инверторов, высокочастотных трансформаторов для медицинского оборудования и оборудования для защиты окружающей среды, солнечных инверторов, высокочастотных трансформаторов для медицинского оборудования и оборудования для защиты окружающей среды, -частотные катапульты, высоковольтные трансформаторы большой мощности, двигатели, реакторы, приборы, электроинструменты и другие отрасли промышленности имеют разные потребности.

Почему стоит выбрать магнитные провода Chalco, покрытые бумагой?

Аутентификация

Продукция Chalco производится на нашем современном предприятии с использованием строгой системы управления качеством и охраны окружающей среды, сертифицированной по стандарту ISO.

Производственная мощность

Производство и управление соответствуют международной системе качества электроэнергии, обеспечивая наилучшее качество, длительный срок службы, высокую механическую прочность, высокую электропроводность и устойчивость к высоким температурам.

Стандарт производства

МЭК 60317-27-2-2020

Справочник клиентов Power

СИМЕНС, АББ, ТОШИБА, ЛЕГРАН, ИТОН, ХИТАЧИ

Меры предосторожности при покупке магнитных проводов с бумажным покрытием

Сертификация материалов

Убедитесь, что приобретенные алюминиевые/медные провода с бумажным покрытием соответствуют соответствующим стандартам, и получите соответствующие сертификаты сертификации материалов.

Требования спецификации

Выберите соответствующую спецификацию, размер и форму в соответствии с фактическими потребностями, чтобы гарантировать, что приобретенные магнитные провода с бумажным покрытием могут соответствовать конкретным производственным требованиям к магнитным проводам с бумажным покрытием.

Качество поверхности

Проверьте, является ли поверхность приобретенных магнитных проводов с бумажным покрытием гладкой, без трещин, износа, окисления или других поверхностных дефектов, чтобы убедиться, что качество поверхности магнитных проводов с бумажным покрытием соответствует требованиям.

Репутация поставщика

Выберите надежного и опытного поставщика для покупки, чтобы гарантировать, что приобретенные магнитные провода с бумажным покрытием имеют надежное качество, разумную цену и своевременную доставку.

Требования к хранению

Обратите внимание на требования к хранению магнитных проводов с бумажным покрытием: держите их в сухости, избегайте влаги, механического воздействия или других повреждений.

Короче говоря, при покупке магнитных проводов с бумажным покрытием вам необходимо обратить внимание на сертификацию материала, требования к спецификациям, качество поверхности, репутацию поставщика и требования к хранению, чтобы гарантировать, что приобретенные магнитные провода с бумажным покрытием надежны по качеству и соответствуют требованиям. требования.
