Алюминиевая пластина, используемая для оснастки, обычно изготавливается из толстой алюминиевой пластины, а в некоторых из них может использоваться литая сверхтолстая пластина. Алюминиевая пресс-форма имеет мелкую и однородную зернистую структуру. Он известен своим превосходным допуском по толщине и обладает первоклассной стабильностью среди всех алюминиевых пластин. Этот тип алюминия очень подходит для прецизионных применений. Его сварка, анодирование и коррозионная стойкость очень хорошие.
Технические характеристики алюминиевого инструмента и шаблона Chalco
| Технические характеристики алюминиевой инструментальной пластины Chalco | |
| Серия сплавов | Серия 2000, серия 4000, серия 5000, серия 6000, серия 7000. |
| Типичный сплав | Д16 ГОСТ 4784-97(2024), АМг2 ГОСТ 4784-97(5052), 5083, АМг4 ГОСТ 4784-97(5086), АД33 ГОСТ 4784-97(6061), В95 ГОСТ 4784-97(7075) |
| состояние | M(H111), F(Ф)(H112), H116, T1(T4), T/T5(T6), T&M/T1(T651) |
| Толщина | 6~150 мм |
| Ширина | 1000~2500 |
| Длина | 2000~6000 |
| Допуск на качество поверхности | (2 стороны) <25 микродюймов |
| Допуск плоскостности (дюймы) | 1/4–5/8: 0, 015 |
| превышать 5/8: 0, 005 | |
| Допуск по толщине (дюймы) | .250-4.000:±.015 |
| Спецификация | ASTM B209 |
Классификация алюминиевых инструментов и шаблонов
Существует три типа алюминиевых инструментов и приспособлений: литая алюминиевая инструментальная пластина, прокатная алюминиевая инструментальная пластина и формовочная алюминиевая пластина.
Инструментальная пластина из литого алюминия
Литая инструментальная пластина из алюминия представляет собой вертикально отлитую обработанную пластину, снимающую напряжения. Инструментальная пластина из литого алюминиевого сплава представляет собой пластину непрерывного литья, которая подвергается механической обработке до толщины около 25 микродюймов с обеих сторон, а затем устраняется термическое напряжение. Алюминиевая инструментальная пластина имеет лучший допуск по толщине, максимальную стабильность, а также отличную свариваемость, анодирование и коррозионную стойкость.
Инструментальная пластина из литого алюминиевого сплава Chalco очень подходит для непрочных и прецизионных применений, таких как электронное основание или монтажная пластина, фотовакуумная пластина и контрольное устройство. Он также подходит для профессионального оборудования, такого как медицинские инструменты и электронные компоненты. Алюминиевые пластины обычно применяются толщиной от 6 до 50 мм, но могут быть изготовлены и толщиной до 150 мм.
Инструментальная пластина из катаного алюминия
Прокатная инструментальная пластина из алюминиевого сплава обычно изготавливается из сплава серии 5000, который перед отжигом утоняется традиционным способом. Отжиг может изменить физические и химические свойства металлов. Он улучшает пластичность и снижает твердость, поэтому изделие проще использовать. Затем металл обрабатывается с прецизионной поверхностью, чтобы сформировать хороший размер с жестким допуском. Свариваемость и характеристики анодного окисления полученного листа лучше, но стабильность плохая.
Алюминиевый прокат Chalco имеет более высокую пластичность и обрабатываемость. Алюминиевая пластина из прокатного инструмента часто используется в силовых приложениях, например в машиностроении. Он также широко используется в строительстве, производстве и пищевой промышленности.

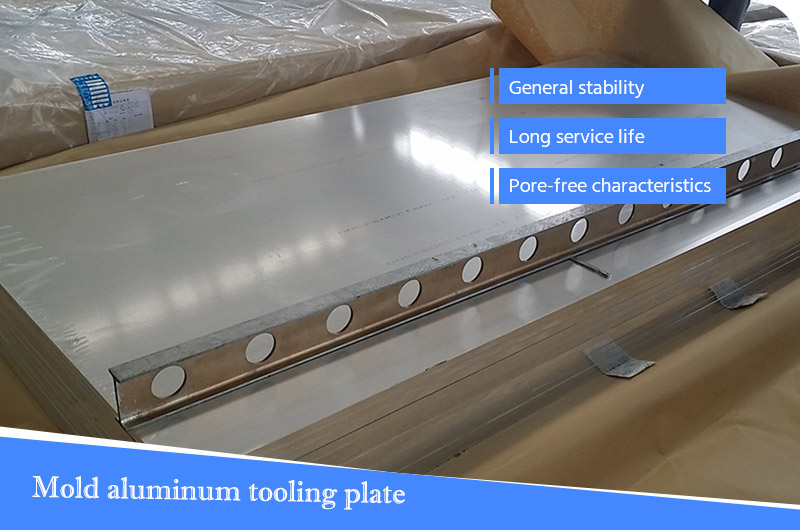

Пресс-форма для алюминиевой оснастки
Формованная алюминиевая плита для оснастки обычно представляет собой прокатанную инструментальную плиту, которая изготавливается по техническим условиям прокатного завода. Он не так стабилен, как пластина инструмента для литья, но имеет более длительный срок службы в деталях с высокой степенью обработки. Его непористые характеристики делают его идеальным выбором для литьевых форм. Чаще всего он используется в диапазоне толщины от 100 до 250 мм, а также может быть прокатан до 400 мм.
Инструмент и шаблон для литья из Chalco
Литая инструментальная пластина из алюминиевого сплава изготовлена из мелкозернистого алюминиевого сплава. Он не имеет внутренних напряжений, что делает его материалом внутренней стабильности. Минимальное движение во время обработки. Он может обеспечить хорошую стабильность размеров даже после большого количества операций механической обработки с минимальной деформацией или без нее.
Допуск по толщине инструментальной пластины из литого алюминия составляет +/-. 005, обработанная поверхность имеет превосходную плоскостность, а обе стороны защищены пластиком ПВХ. По качеству и производительности инструменты и шаблоны из алюминиевого сплава, поставляемые Chalco, можно сравнить с Mic-6, ACP5080, ACP5080R, Alca5TM, ATP5TM, C520 и другими международными бестселлерами. Вся продукция соответствует международным стандартам качества продукции.
Обычный сплав литой алюминиевой оснастки и шаблона Chalco
Серия 2000: Д1 ГОСТ 4784-97(2017)А, Д16 ГОСТ 4784-97(2024), 2007, АК6 ГОСТ 4784-97(2011), АК8 ГОСТ 4784-97(2014), АК8 ГОСТ 4784-97(2214), Д1 ГОСТ 4784-97(2017).
4000 серия: 4032
Серия 5000: АМг5 ГОСТ 4784-97(5019), АМг2 ГОСТ 4784-97(5052), 5083, АМг4 ГОСТ 4784-97(5086), АМг3 ГОСТ 4784-97(5754).
Серия 6000: 6101B, 6106, 6005, 6005A, 6008, 6012, 6060, АД31 ГОСТ 4784-97(6063), 6080, 6081, АД35 ГОСТ 4784-97(6082).
Серия 7000: 7003, 1915 ГОСТ 4784-97(7005), 7108, 7116, 7020, 7021, 7022, 7149, 7050, 7150, 7055, 7072, В95 ГОСТ 4784-97(7075), 7175, 7278, 7040.
Типичными популярными алюминиевыми сплавами для инструментов и оправок являются 5083, АД33 ГОСТ 4784-97(6061)-T&M/T1(T651), АД35 ГОСТ 4784-97(6082)-T&M/T1(T651) и В95 ГОСТ 4784-97(7075)-T&M/T1(T651).
Механические свойства инструментов и оправок Chalco из литого алюминия
| Империал | Метрика | |
| Плотность | 0, 101 фунт/дюйм3 | 2, 796 г/см3 |
| Предел прочности на растяжение | 23 900 фунтов на квадратный дюйм | 165 МПа |
| Предел текучести при растяжении | 15, 200 фунтов на квадратный дюйм | 105 МПа |
| Модули эластичности | 10, 300 фунтов на квадратный дюйм | 71, 0 ГПа |
| Относительное удлинение при разрыве | - | 3% |
| Твердость по Бринеллю | - | 65 |
Указанные химический состав и механические свойства являются приблизительными. Пожалуйста, свяжитесь с нашим отделом обслуживания клиентов, чтобы получить отчет об испытаниях материала.
Основные свойства инструментальной пластины Chalco из литого алюминиевого сплава
- Хорошая прочность на разрыв;
- Хорошая пластичность, полируемость, коррозионная стойкость, свариваемость и обрабатываемость;
- Хорошие характеристики анодирования и жесткого анодирования;
- Состояние без напряжений аналогично закаленной кованой пластине «О»;
- Ra 0, 4–0, 8 Å ³ M Основная обработка поверхности, обычно защищенная тонкой пленкой полимерного покрытия;
- Плоскостность очень хорошая, обычно 0, 15 — 0, 5 мм в зависимости от площади пластины;
- Превосходная стабильность размеров даже при обработке в больших количествах;
- Отличные базовые материалы;
- Превосходная механическая и размерная стабильность при многократном нагреве и охлаждении при применении;
- После механической обработки отжиг не требуется.
Зоны обслуживания инструментов и оправок Chalco из литого алюминия
Примеры отрасли: аэрокосмическая оснастка | Детали с ЧПУ | общее машиностроение | точное машиностроение | производство пресс-форм и измерительных инструментов | инструментальная технология | пищевая промышленность | медицинская промышленность и т.д.
- Типичные компоненты и области применения: зажимы и приспособления для всех отраслей промышленности.
- Прототип штампа для выдувного формования для пластмассовой промышленности, штампа для литья под давлением, штампа для горячего формования и штампа для ротационного формования.
- Опорная пластина формы и опорная плита.
- Прессующая плита и опорная плита штамповочной промышленности.
- Электронная база, монтажная пластина, вакуумная пластина, инспекционное устройство.
- Контейнер (коробка) и рама пищевого оборудования.
- Опорная плита упаковочного оборудования и изоляционные детали высокого напряжения (задняя пластина).
- Замороженные технические детали и механические детали прессуются при высокой температуре (форма из синтетической пластмассовой резины).
- Высокоточная пресс-форма для механических деталей (требуется пресс-форма для механических деталей с очень стабильным размером).
- Сварная структурная опалубка.
Chalco - поставщик высококачественной алюминиевой оснастки и шаблонов
Chalco обладает передовой технологией производства пластин из алюминиевого сплава для оснастки и штампов и постоянно внедряет инновации в области внедрения машин и технологий производства. Он имеет производственную линию литья и проката, производственную линию горячей прокатки, производственную линию холодной прокатки и производственную линию непрерывной прокатки. Что касается скорости прокатки и ширины прокатки, у нас также есть пресс, двухстороннее фрезерование, отрезной станок, моталка, шлифовальный станок, токарный станок, литейная скважина, печь отжига, плавильная печь Он может самостоятельно завершить производство и поставку алюминиевого сплава. пластины для оснастки и форм.
Если у вас есть потребность в толстых пластинах из алюминиевого сплава для оснастки, вы можете связаться с нами, используя следующую контактную информацию, и наш персонал по обслуживанию клиентов поможет вам решить любые проблемы с заказом. Вы также можете оставить подробную информацию о марке сплава, закалке, толщине, использовании и других требованиях на доске объявлений. Наши специалисты ответят вам вовремя и будут рады вашим консультациям и сотрудничеству.
