Военное убежище — это временное военное здание, используемое для выполнения таких функций, как проживание, работа, командование и защита на поле боя. Они обладают характеристиками легкой, быстрой конструкции и легкой мобильности, обеспечивая временное жилое и рабочее пространство для военных в различных условиях и задачах. В этой статье будут представлены определение, функции, преимущества, базовая структура и алюминиевые материалы, используемые в военных убежищах, чтобы помочь читателям получить более полное представление о военных убежищах.
Что такое военное убежище?
Военное укрытие — это тип «защитного и передвижного боксового рабочего помещения, обеспечивающего подходящие рабочие условия для персонала и оборудования и представляющего собой отдельную кабину, облегчающую транспортировку несколькими видами транспорта». В качестве погрузочного кузова и рабочего помещения для систем вооружения, пунктов управления и связи, средств технического обеспечения, различных видов военнослужащих он широко используется в различных видах войск и родах войск. С постоянным расширением сферы применения укрытий и постоянным развитием технологий все больше отражается важность стандартизации укрытий, которая обычно должна иметь следующие характеристики:
- Обладая определенной степенью жесткости, прочности и срока службы, он может использоваться как самостоятельное рабочее пространство и обеспечивать подходящие условия жизни и работы для персонала и оборудования;
- Подходит для различных видов транспорта;
- Имеет функцию быстрой загрузки и разгрузки.
Основная структура военных укрытий
В настоящее время в подавляющем большинстве больших квадратных кают обычно используется размер контейнера IC международного стандарта ISO и соответствующие военные стандарты. Имеет унифицированную размерную серию разработки, с высокой степенью стандартизации и сериализации. В кабине обычно имеются две двери, одна расположена на боковой стенке, другая на задней стенке, обе из которых хорошо герметизированы и оборудованы аварийной дверью кабины и смотровым окном, установленным с полым стеклом.
Базовую конструкцию укрытия можно условно разделить на два типа:
1. Укрытие каркасного типа – аналогично фургону с фиксированным кузовом.
2. Укрытие крупнодощатого типа – собирается из шести больших досок.
| тип | Состав | Типичный продукт | ||
| Военное убежище | Скелет | Стальной каркас, стальная пластина или фанерная обшивка. | Приют для французских кадров JVC | |
| стальная рама, алюминиевая обшивка | Западная Германия MAN/Do11 приют Китай F.4 квадратная кабина | |||
| Алюминиевая рама, алюминиевая обшивка | Приют для французских кадров JVB | |||
| Большая тарелка | Сотовая панель | Сердечник из крафт-бумаги, алюминиевая оболочка | Американский медицинский приют Гихнера | |
| Пенопластовая панель | Обшивка из стеклопластика, пенопласт, профильная рама | Приют Than Baeten PB7601 | ||
| Алюминиевые балки, алюминиевая обшивка, пенопласт. | Американский приют Graig S280 | |||
| Безбалочный, пенопластовый, алюминиевая обшивка | Британский квадратный домик Маркони | |||
| Стальная рама, алюминиевая обшивка | Китайская красная 7-квадратная кабина | |||
Скелет военного убежища
Каркасное укрытие – это основной этап изготовления укрытия. Его конструктивная особенность заключается в использовании стальных или алюминиевых профилей, приваренных к металлическому каркасу, заделанных в внешнюю обшивку и распыленных огнестойкой полиуретановой пеной изнутри кабины для соединения с внешней обшивкой. Из-за неровной поверхности во время распыления также требуется выравнивающая обработка, которая обычно требует ручного выполнения, а обеспечение качества затруднено. После завершения изнутри приклеивается слой металлических или неметаллических пластин, таких как декоративные пластины, алюминиево-пластмассовые пластины Затем для подъема добавляются приваренные угловые детали или подъемные кольца. состояниеистиками укрытия этого типа являются большая масса, низкое соотношение нагрузки и веса и плохая защита, поэтому его можно использовать только в качестве основного погрузочного кузова, и его практически не требуется.
Большой борт военного убежища
Военное укрытие в практическом применении в основном достигло перехода от рамной конструкции к крупной пластинчатой конструкции.
Кабина представляет собой типичную «трехпанельную» конструкцию, представляющую собой конструкцию из сэндвич-панелей. Сэндвич-панель состоит из внутренней и внешней обшивки, основного материала и каркаса. Внешняя оболочка обычно изготавливается из пластин твердого алюминиевого сплава, таких как 2A12-T4, 7A04, 7A527050, а внутренняя оболочка обычно изготавливается из холоднокатаной стальной пластины или броневой пластины из алюминиевого сплава, такой как 5083. Жесткий пенополиуретан используется между внутренняя и внешняя оболочка. Каркас формируется путем сварки квадратных труб из алюминиевого сплава, а в качестве изоляционных тепловых мостов между обшивкой и каркасом используются твердые сосновые полоски.
Вся кабина в основном состоит из шести готовых сэндвич-композитных стеновых панелей, салазок, уголков, углов, верхних и нижних откидных панелей, дверей и окон, которые соединяются болтами, заклепками, уплотнительными пластинами с формируют общую конструкцию салона.
7 наиболее распространенных типов кабин
Изменения формы кабины обусловлены такими факторами, как расширение функции использования укрытия и ограничения условий транспортировки. От исходного простого типа шестигранной коробки до нынешних нескольких типов, его можно грубо охарактеризовать как расширяемый тип, съемный тип, вытяжной тип, вращающийся тип, тип с фаской, укрытие специальной формы и комбинированную систему оборудования укрытия.

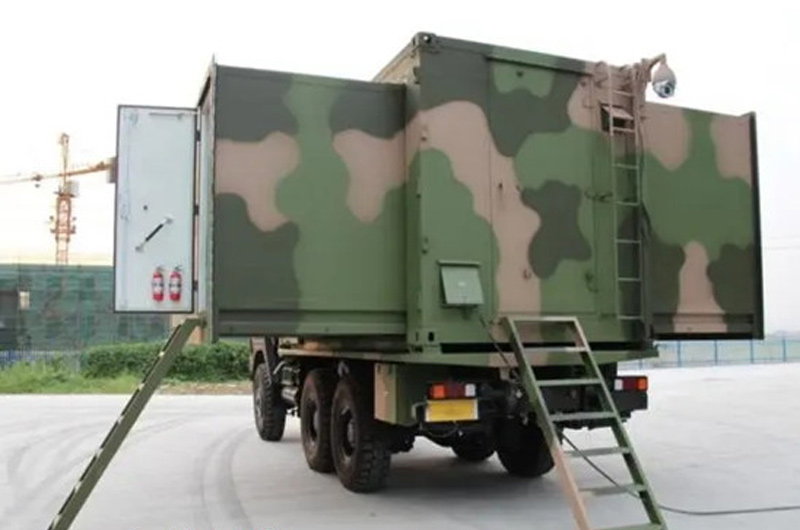

Расширенное убежище
состояниеистика расширяемого укрытия состоит в том, что при транспортировке оно имеет такие же внешние размеры, как и нерасширяемое укрытие, и может расширяться в процессе эксплуатации для увеличения его полезной площади. Расширенное укрытие далее делится на одинарное расширение (развертывание с одной стороны) и двойное расширение (развертывание с двух сторон).
Съемное укрытие
Съемное укрытие в основном относится к укрытию, некоторые компоненты которого можно разобрать. При использовании несколько компонентов кабины можно объединить в большую кабину, а при транспортировке несколько компонентов кабины можно объединить в единую кабину. Этот тип убежища похож на модульную комнату для занятий.
Вращающееся убежище
Вращающееся укрытие обычно транспортируется на специальном шасси. На шасси установлено сиденье трансмиссии, а за счет движения сиденья трансмиссии вращается кабина. Угол поворота можно определить в соответствии с требованиями использования, или его можно одновременно вращать и наклонять. Во время движения для запирания кабины используется запорный механизм.
Выдвижное укрытие
Выдвижное укрытие также может быть включено в число расширенных укрытий с характеристиками расширенного укрытия. Состоит из двух частей: основного отделения и выдвижного ящика. В разложенном виде выдвижной ящик выдвигается из основного отделения до упора. Периферия уплотняется уплотнительными лентами, а выдвижной отсек поддерживается выравнивающими ножками.
Скошенное укрытие
Из-за ограничений транспортных размеров углы с обеих сторон верха будут обрезаны на основе прямоугольной квадратной кабины, чтобы соответствовать требованиям особых условий, таких как туннели.
Нерегулярное убежище
Кабина может иметь различную форму: ступенчатую, изогнутую, локально-выпуклую или вогнутую, и оснащается специальным оборудованием специального назначения.
Комбинированная система оборудования укрытия
Система комбинированного оборудования укрытий представляет собой группу укрытий, состоящую из нескольких укрытий для выполнения функций системы оборудования. Группа укрытий может состоять из укрытий различных типов и размеров, соединенных параллельно или последовательно через каналы или палатки; Каждое укрытие может самостоятельно выполнять свои функции или работать вместе с другими укрытиями для достижения общей функциональности.
Отличие военного убежища от других подобных коробчатых конструкций
Разница между военными каютами и фургонами
Основное отличие вагона-крышки от крытого вагона в том, что он пригоден для различных перевозок и имеет функцию быстрой погрузки и разгрузки. Благодаря этим двум функциям пространство для разработки и область применения квадратных кабин больше, чем у крытых вагонов.
Конкретные различия заключаются в следующем:
Структура и функции: военное убежище представляет собой стационарную временную строительную конструкцию, обычно построенную из легких материалов и используемую для выполнения таких функций, как проживание, работа и командование. Фургон – мобильное транспортное средство, обладающее мобильностью транспортного средства и обеспечивающее регулируемое пространство для перевозки грузов или персонала.
Монтаж и монтаж: военные укрытия необходимо строить и устанавливать на земле или на специализированных транспортных средствах, что обычно требует определенного количества времени и труда. Фургон доступен сразу же без необходимости дополнительной установки.
Вместимость: военное убежище можно приспособить и расширить по мере необходимости, чтобы обеспечить большую вместимость. Вместимость фургона обычно ограничена размером и нагрузкой автомобиля.
Мобильность: при необходимости военные убежища можно разобрать или переместить в другое место, что обычно требует использования специального оборудования или транспортных средств для перемещения. Фургон обладает высокой мобильностью и может самостоятельно доехать до места назначения.
Стабильность и защита: военное убежище обладает высокой структурной стабильностью и защитными характеристиками, которые могут обеспечить хорошую устойчивость к внешней среде и атакам. Крытые вагоны имеют относительно низкую устойчивость и защиту и обычно не подходят для агрессивных сред или зон повышенного риска.
Разница между военными убежищами и контейнерами
Размерная серия укрытия происходит от размерной серии контейнера. Между укрытием и контейнером существует существенная разница, главным образом потому, что укрытие предназначено для адаптации к рабочей среде использования и эксплуатации персонала и оборудования, тогда как контейнер в основном используется для погрузки и транспортировки товаров с различными характеристиками и объектами применения. . Конкретные различия заключаются в следующем:
Структура и функции: военное убежище представляет собой временную строительную конструкцию, предназначенную для военных целей, с особыми функциями и требованиями к использованию. Контейнер — стандартизированная единица транспортировки и хранения товаров, используемая в сфере международной торговли и логистики.
Материалы и конструкция: военные убежища обычно изготавливаются из легких материалов, чтобы обеспечить быстрое строительство и перемещение, и обладают определенной ударопрочностью и защитными характеристиками. Контейнер изготовлен из сверхпрочной стали, что обеспечивает прочность и долговечность.
Размер и вместимость: размер и вместимость военных убежищ могут быть настроены в соответствии с потребностями и требованиями конкретных задач. Контейнеры имеют стандартизированные размеры и вместимость, обычно измеряемые в 20-футовых или 40-футовых единицах, и подходят для международных перевозок и штабелирования контейнеров.
Назначение и адаптируемость: военное убежище специально разработано для военного применения, например, для временных гарнизонов, командных центров и боевых баз. Они обычно оснащены военной техникой и системами связи для удовлетворения потребностей военных операций. Контейнеры широко используются для перевозки и хранения грузов и подходят для различных отраслей и сфер деятельности.
Гибкость и трансформируемость: военное убежище обладает определенной степенью гибкости и может быть модифицировано и настроено в соответствии с потребностями, чтобы адаптироваться к различным задачам и требованиям окружающей среды. Контейнер легко адаптируется и может быть модифицирован и объединен для создания временных пространств различного назначения, таких как офисы, жилые помещения или выставочные площади.
Защитные характеристики: военные укрытия обычно обладают высокими защитными характеристиками, включая ударопрочность, взрывостойкость и баллистическую стойкость, чтобы обеспечить безопасную защиту солдат и оборудования. Защитные характеристики контейнеров относительно низкие, они в основном используются для перевозки и хранения грузов и, как правило, не обладают высокими защитными возможностями.
Особое применение военных укрытий
В зависимости от функций использования конкретные применения военных укрытий можно разделить на следующие четыре категории.
Электронное убежище
Укрытие для разведки, укрытие для передачи микроволнового излучения, укрытие для станции помех передачи данных, укрытие для терминала наведения, укрытие для управления и контроля, укрытие для радиолокационного контроля, укрытие для обработки информации, укрытие для обработки и сбора информации, укрытие для фотоэлектрических помех, укрытие для передачи изображений, укрытие для центральной станции, укрытие от непогоды, инспекционное укрытие, укрытие для измерения и контроля, конфиденциальное укрытие, демонстрационное укрытие, укрытие для мониторинга, испытательное укрытие;
Механическое укрытие
Укрытие для ремонта нефтяного оборудования, укрытие для аварийного ремонта самолетов, укрытие для обнаружения и технического обслуживания, укрытие для моделирования технического обслуживания разведывательных машин, подразделение полевого технического обслуживания, укрытие для погрузки мобильных станций, укрытие для мобильного оборудования для технического обслуживания, укрытие для радиолокационного оборудования, укрытие для мобильной поддержки корабельного оборудования;
Укрытие источника питания
модификация и укрытие электростанции и транспортного средства мощностью 24 кВт, укрытие главного двигателя электростанции мощностью 12 кВт, укрытие электростанции поддержки радиолокационной станции воздушной разведки (одноблочное и двухблочное), укрытие электростанции мощностью 75 кВт и другие типы укрытий электростанции;
Другие типы убежищ
Система медицинской поддержки для быстрой поддержки кампании, укрытие для транспортировки боеприпасов, укрытие для учебного оборудования, общее укрытие для источников воздуха, укрытие для основного и неосновного пищевого производства, укрытие для приготовления пищи в полевых условиях, медицинское и медицинское убежище, укрытие для культурной пропаганды, укрытие для хранения и транспортировки оборудования, жизнеобеспечение убежища, а также убежища быстрой заморозки и рефрижерации относятся к военным убежищам, не относящимся к трем вышеуказанным категориям использования.
